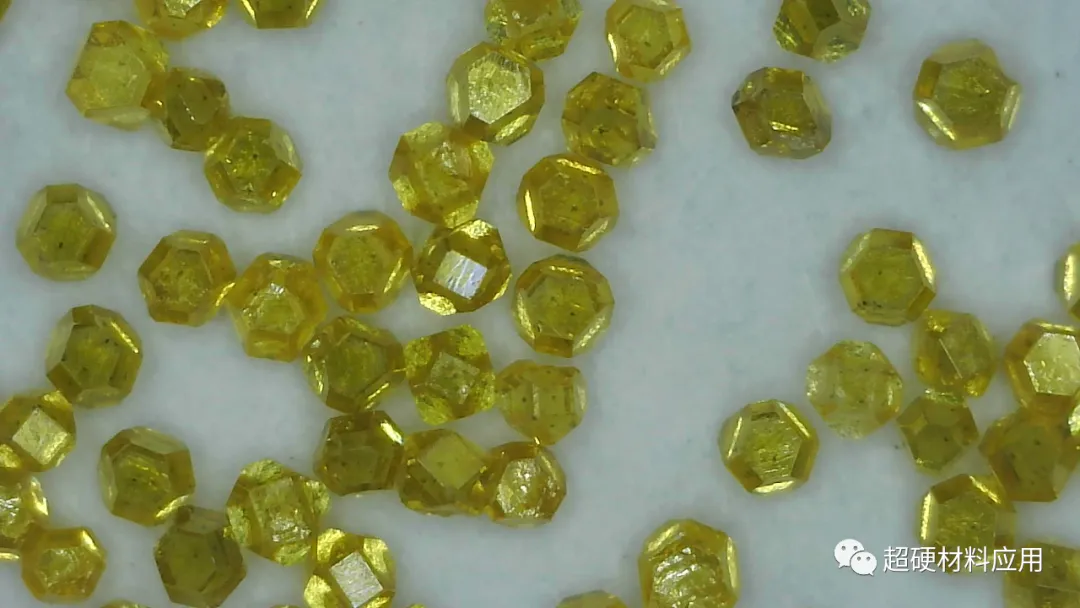

金刚石受热损伤的程度主要取决于金刚石所处环境，即与金刚石相接触的介质，如在真空中，金刚石在1500℃左右开始出现石墨化，但在大气条件下，850℃开始明显氧化失重，在常压800℃以上，Ni,Co,Fe会促使金刚石转化为石墨并能溶解碳而造成金刚石的剧烈腐蚀。不同程度的损伤主要体现为：单颗抗压强度下降，表面腐蚀或石墨化，颗粒内出现裂纹或碎裂等，从而导致其切削，磨削性能下降。
金刚石被加热到某温度所发生的状态及其力学性能的变化取决于金刚石的品质及其加热时周围的介质。表14为金刚石在不同介质条件下受热升温时所产生的现象。由表14可见，金刚石在1500℃开始石墨化（即金刚石在没有外媒剂辅助的情况下转变成石墨），随后石墨化的速率迅速增大，至2100℃时金刚石完全转化为石墨（一颗0.1克拉的八面体不到3min全部转化成石墨）。八面体金刚石以1059±8kJ／moI的活化能进行石墨化，而十二面体以720kJ／moI的活化能更快地石墨化。
表14 金刚石在不同介质条件下受热升温时的状态
温度／℃ | 周围介质 | 现象 |
| 720 | 氧气 | 开始氧化
|
| 850 | 空气
| 开始氧化
|
| 750-800 | 铁或铁基合金 | C溶解于铁
|
| 1500-1600 | 真空和惰性气体 | 石墨化 |
| 2100 | 真空和惰性气体 | 全部转化为石墨 |
关注钻石、超硬材料领域揭晓行业领域行业资讯
▌版权声明：原创文章转载请联系15713831892（微信） 如有侵权请联系删除
▌业务咨询：15713831892（王经理）
▌公司产品：金刚石微粉／中粗金刚石 ／多晶金刚石／纳米金刚石
